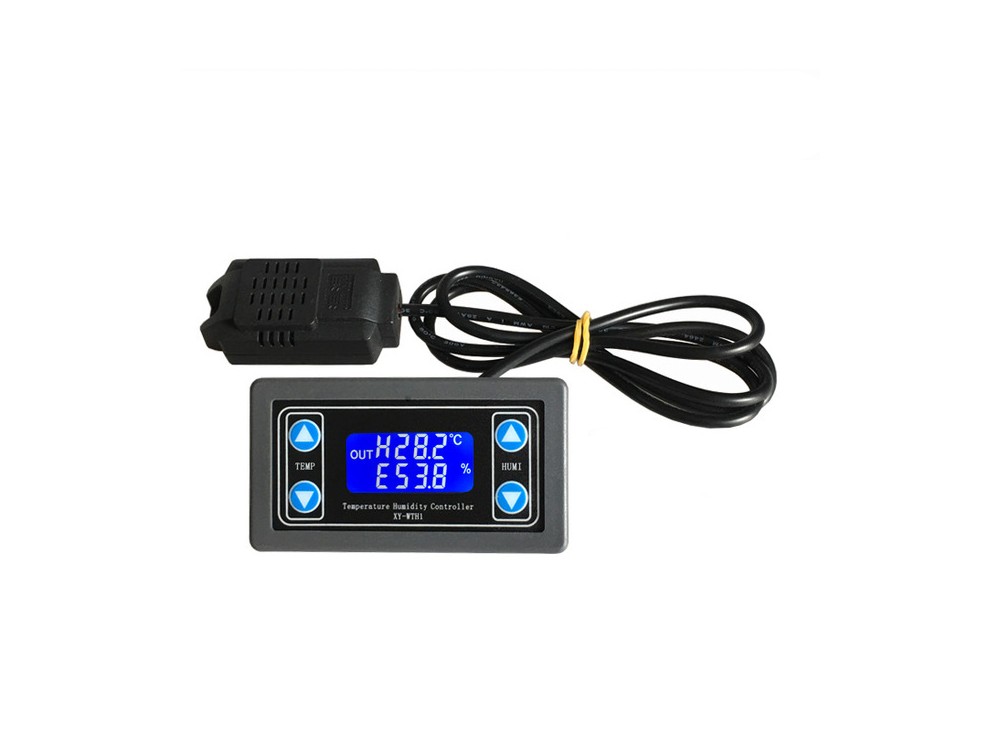

ماژول ترموستات دیجیتال دما و رطوبت روپنلی مدل XY-WTH1

ناپادا گل
وضعیت:
موجود
توضیحات:

کنترل و نمایش دهنده دیجیتال دما و رطوبت  دارای دکمه کنترلی و سنسور با کابل بیرونی با دو رله مجزا

 برای راه اندازی به اداپتور نیاز است در صورت تمایل اداپتور 12 ولت 2 آمپر را از فروشگاه سفارش دهید

گارانتی:
24 ماه گارانتی
قیمت:

410,000 تومان

عدد:

کنترل کننده دیجیتال دما و رطوبت با دقت بالا دارای کلیدهای کنترلی و سنسور بیرونی با دو رله مجزا

صفحه نمایش دیجیتال ماژول کنترل دما و رطوبت XY-WTH1 صفحه نمایش کنترل دما و رطوبت اتوماتیک با خروجی دوگانه با دقت بالا. این محصول از تراشه های درجه صنعتی ، سنسور دما و رطوبت SHT20 با دقت بالا وارد می کند.


مشخصات

عملکردهای محصول عمدتا به دو دسته تقسیم می شوند: عملکرد دما و عملکرد رطوبت.
عملکرد دما به شرح زیر است:
1. تشخیص خودکار حالت کار:
سیستم به طور خودکار حالت کار را با توجه به دمای شروع / دمای توقف تشخیص می دهد.
شروع دما> توقف دما ، حالت خنک کننده 'C' ؛ شروع دما <دمای متوقف ، حالت گرمایش 'H'؛
2. حالت خنک کننده:
هنگامی که دمای شناسایی شده ≥ دمای شروع ، رله روشن می شود ، چراغ قرمز نشانگر روشن است و دستگاه خنک کننده شروع به کار می کند.
هنگامی که دمای متوقف شده دما متوقف می شود ، رله خاموش می شود ، چراغ قرمز نشانگر خاموش است و دستگاه برودتی کار می کند.
3. حالت گرمایش:
هنگامی که دمای شناسایی شده ≤ دمای شروع ، رله روشن می شود ، چراغ قرمز نشانگر روشن می شود و دستگاه گرمایشی شروع به کار می کند.
وقتی دمای متوقف شده دما متوقف شد ، رله خاموش می شود ، چراغ قرمز نشانگر خاموش است و دستگاه گرمایش کار نمی کند.
4. عملکرد تصحیح دما OFE (-10.0 ~ 10.0 درجه سانتیگراد):
اگر سیستم برای مدت طولانی کار کند ، ممکن است انحرافاتی وجود داشته باشد. با این عملکرد اصلاح می شود ، دمای واقعی = دمای اندازه گیری + مقدار کالیبراسیون.
نحوه تنظیم دمای شروع / توقف:
1. در رابط در حال اجرا ، دکمه 'TM +' را برای بیش از 3 ثانیه فشار دهید و نگه دارید تا وارد رابط تنظیم درجه حرارت راه اندازی شوید. این آزمون می تواند پارامترها را از طریق کلید TM + TM تغییر دهد. پس از اصلاح پارامترها ، منتظر بمانید تا 6s به طور خودکار خارج شده و ذخیره شوند.
2. در رابط کاربری ، دکمه 'TM-' را برای بیش از 3 ثانیه فشار دهید و نگه دارید تا به رابط تنظیم دما متوقف شوید. این آزمون می تواند پارامترها را از طریق کلید TM + TM تغییر دهد. پس از اصلاح پارامترها ، منتظر بمانید تا 6s به طور خودکار خارج شده و ذخیره شوند.

دستورالعمل
عملکرد رطوبت به شرح زیر است:
1. تشخیص خودکار حالت کار:
به طور خودکار حالت کار را با توجه به شروع رطوبت / درجه حرارت متوقف کنید.
شروع رطوبت> توقف رطوبت ، حالت رطوبت زدایی 'd'؛ شروع رطوبت <توقف رطوبت ، حالت رطوبت 'E'؛
2. حالت رطوبت زدایی:
هنگام تشخیص رطوبت ≥ شروع رطوبت ، رله روشن می شود ، چراغ نشانگر سبز روشن است و دستگاه رطوبت زدایی شروع به کار می کند.
هنگام تشخیص رطوبت ≤ توقف رله ، رله خاموش می شود ، چراغ سبز نشانگر خاموش است و دستگاه رطوبت زدایی متوقف می شود.
3. حالت رطوبت:
هنگام تشخیص رطوبت - شروع رطوبت ، رله روشن می شود ، چراغ نشانگر سبز روشن است و دستگاه رطوبت ساز شروع به کار می کند.
هنگام تشخیص رطوبت ≥ توقف رله ، رله خاموش می شود ، چراغ سبز نشانگر خاموش است و دستگاه رطوبت سازی کار نمی کند.
4. عملکرد تصحیح رطوبت RH (-10.0 ~ 10.0 درجه سانتیگراد):
اگر سیستم برای مدت طولانی کار کند ، ممکن است انحرافاتی وجود داشته باشد. اصلاح شده توسط این عملکرد ، رطوبت واقعی = رطوبت اندازه گیری شده + مقدار کالیبراسیون.

نحوه تنظیم رطوبت شروع / توقف:
1. در رابط کاربری ، دکمه 'RH +' را برای بیش از 3 ثانیه فشار دهید و نگه دارید تا وارد رابط تنظیم رطوبت راه اندازی شوید. این آزمون می تواند پارامترها را از طریق کلید RH + RH اصلاح کند. پس از اصلاح پارامترها ، منتظر بمانید تا 6s به طور خودکار خارج شده و ذخیره شوند.
2. در رابط کاربری ، دکمه 'RH-' را برای بیش از 3 ثانیه فشار دهید و نگه دارید تا به رابط تنظیم توقف رطوبت وارد شوید. این آزمون می تواند پارامترها را از طریق کلید RH + RH اصلاح کند. پس از اصلاح پارامترها ، منتظر بمانید تا 6s به طور خودکار خارج شده و ذخیره شوند.

شرح رابط عملیات:
حالت کار نشان می دهد که وقتی پارامترهایی مانند درجه حرارت / رطوبت شروع ، دما / رطوبت توقف به پایان رسید ، حالت فعلی ("H / C" ، "E / d") به طور همزمان در مقابل دما / رطوبت نمایش داده می شود.
هر یک از رله ها روشن است و گوشه بالا سمت چپ رابط "OUT" را نشان می دهد. اگر رله دما روشن باشد ، حالت کارکرد دما "H / C" چشمک می زند تا یادآوری را نشان دهد. اگر رله رطوبت روشن باشد ، حالت کار با رطوبت "E" نمایش داده می شود. / d "برای یادآوری شما ؛

توابع دیگر:
1. پارامتر خواندن / تنظیم از راه دور:
پارامترهایی مانند دما / رطوبت شروع ، دما / رطوبت توقف ، اصلاح دما / رطوبت و غیره را می توان از طریق UART تنظیم کرد.
2. گزارش دما و رطوبت در زمان واقعی:
اگر عملکرد گزارش دما / رطوبت روشن باشد ، محصول دما / رطوبت و وضعیت رله را با فواصل 1 ثانیه شناسایی کرده و از طریق UART آن را به ترمینال منتقل می کند تا دستیابی به اطلاعات را تسهیل کند.
3. رله را فعال کنید
